痛点
电气组件必须符合有关爬电距离和间隙距离的严格安全规定，由此来防止由电火花引起的危险。然而，这些距离取决于复杂的各方各面，如果没有软件工具，设计师必须采用手动测量方式和粗略的近似值。这不仅耗费大量时间，而且非常不准确，经常在生产环节中造成代价高昂的循环试错。
解决方案

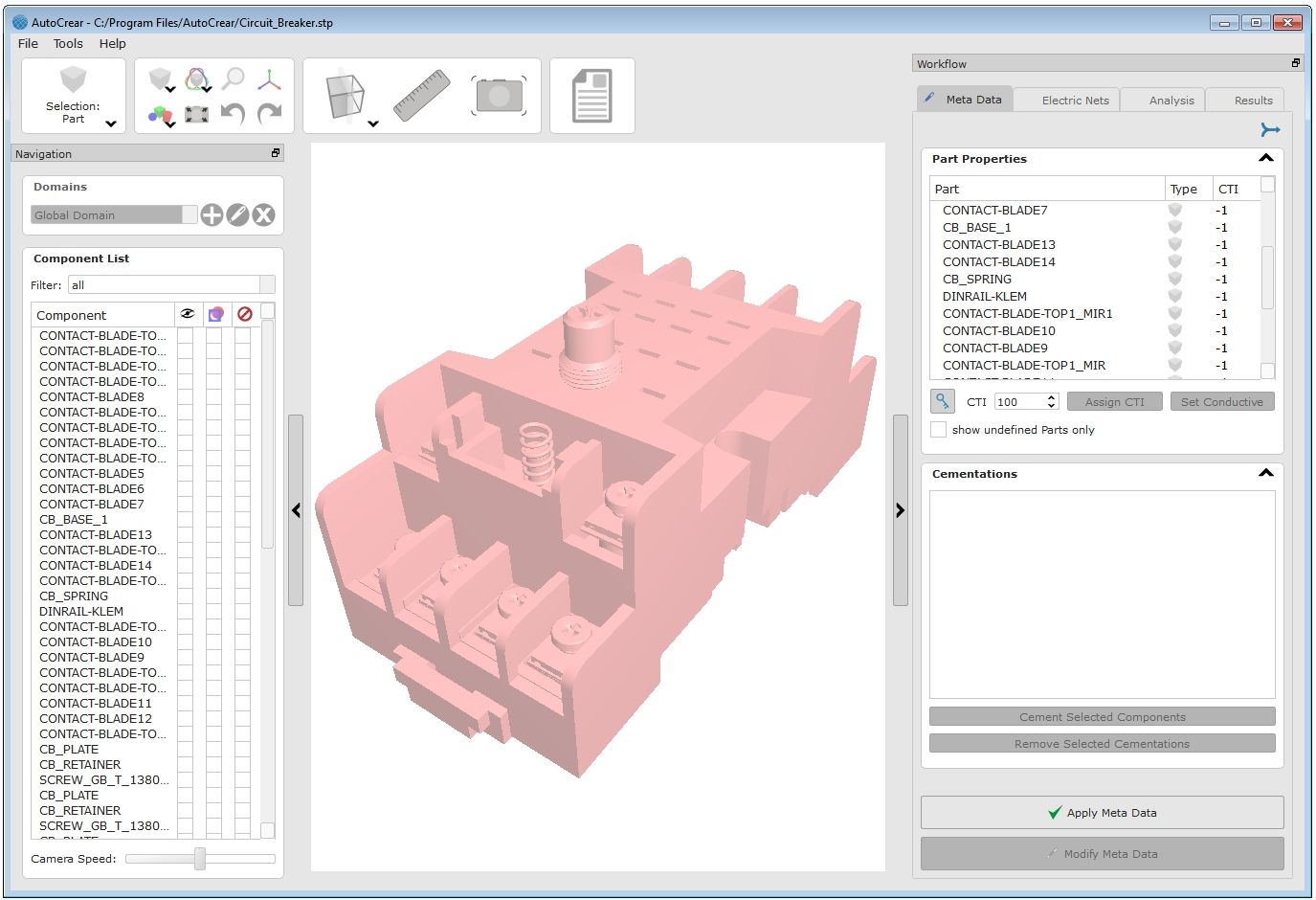

AutoCrear 为用户提供了一种强大而有效的基于软件的爬电距离和间隙分析。它基于超过 5 年的研究创建而成，提供新颖的出色算法来处理爬电距离和间隙路径的复杂测量，就算是大型组件，也能处理得游刃有余。帮助设计人员能够在设计的早期阶段，可靠地检测并避免所有安全违规行为，从而大幅度优化电气组件的生产。
AutoCrear 是一款独立的工具，它将爬电距离和电气间隙分析的整个工作流程整合在一个程序中：
- 适用于每个 CAD 系统
- 无需准备外部数据
- 集成了高性能的三维查看器
- 简单方便的工作流和会话管理
- 自动生成分析报告
工作流程
在基本版本中，AutoCrear 可以导入 STEP 文件。接口扩展允许直接导入所有常规的原生格式。
此外，能够直接以 ODB++ 格式导入电子数据，会自动生成干净的 PCB 的 3D 模型，还能将材料和网络信息自动分配给数据。
对于 Creo 用户，e-laborate Innovations 提供免费的插件，允许用户直接从 Creo 启动 AutoCrear 会话，然后会自动导入当前的工作组件。

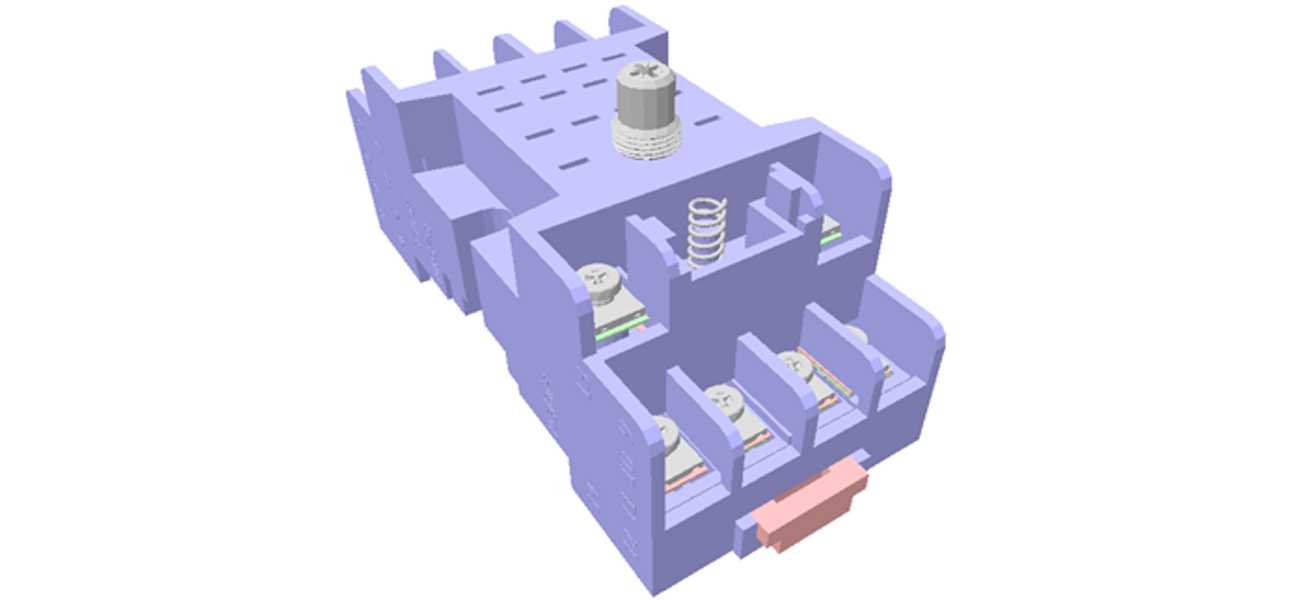

CTI 值是爬电距离和电气间隙分析的必要材料属性。AutoCrear 允许用户通过点击几下鼠标，来为整个部件或个别表面设置这些值。在默认的颜色模式下，用户可以立即获得指定材料属性的视觉反馈。

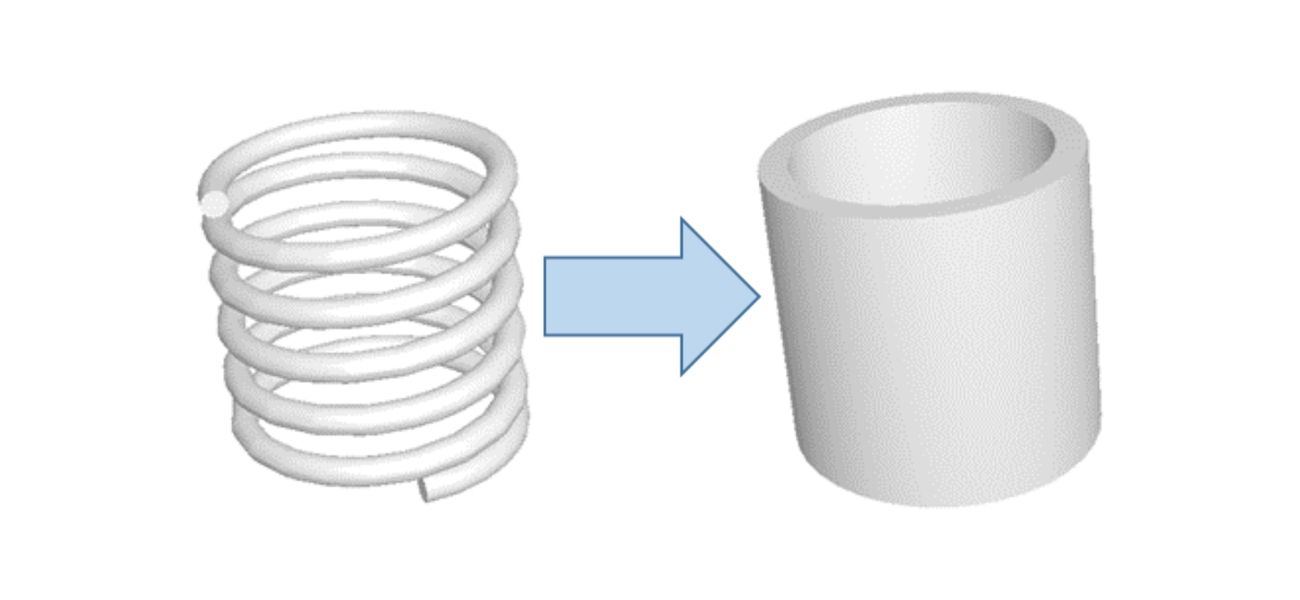

一些类型的零部件（例如弹簧或螺钉），在绕主轴旋转时具有很强的自由度，这对分析有很大的影响。AutoCrear 可以自动预处理此类零部件，以使分析更加可靠。

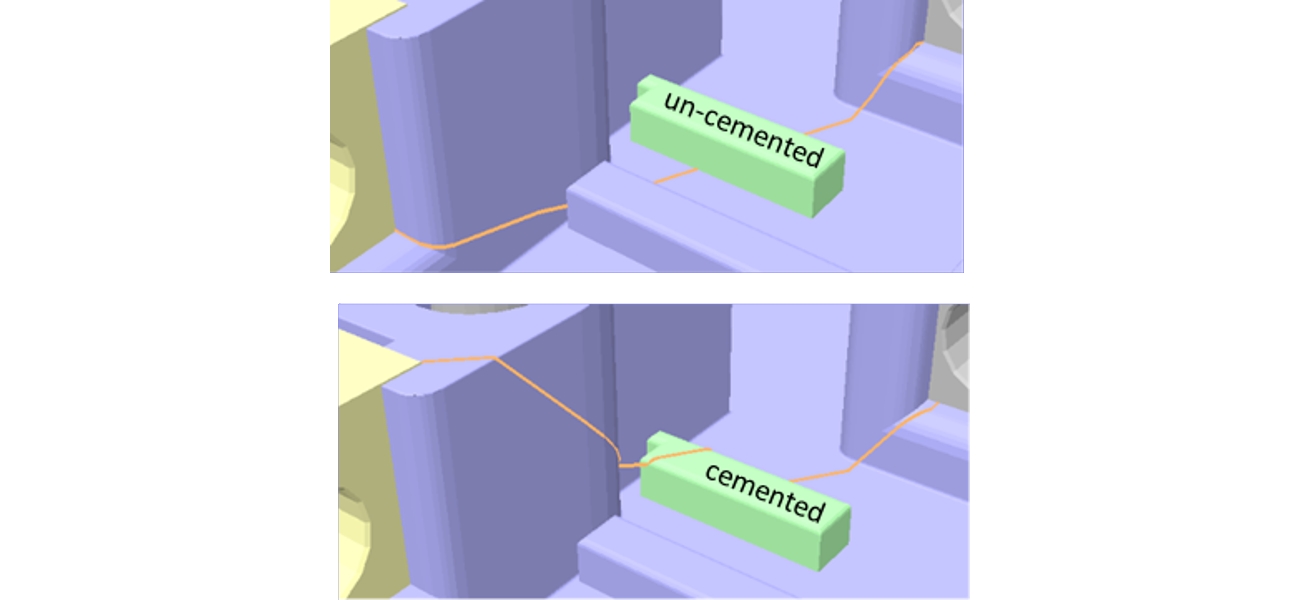

两个相邻的绝缘体是否胶结对分析有很大的影响。在 AutoCrear 中，可以明确指定胶结，以便自动进行处理。

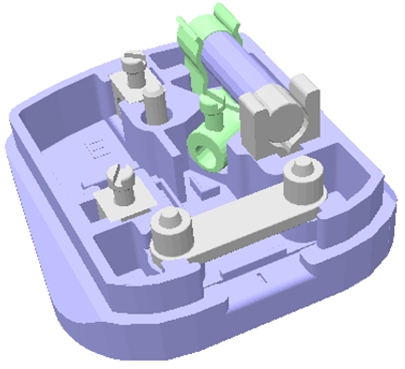

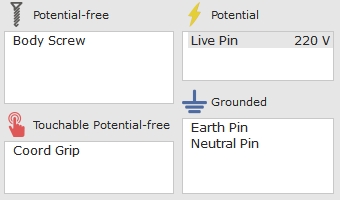

电势（Potential）：该网被分配了一个电势。这种网可以作为爬电距离或电气间隙路径的源和目标。
接地（Grounded）：该网是明确接地的，可以作为分析的目标。
零电势（Potential-free）：该网既没有电势，也没有接地（例如螺丝）。这样的网络可以充当中间源，并预示路径。
可触摸（Touchable）：该网实际上是零电势的，但当一个人触摸它时可以暂时接地。这种网络可以作为分析的目标和中间源。
AutoCrear 的分析引擎必须知道网对之间必须满足哪些距离，以及应该应用哪个槽宽来进行爬电。这些信息可以通过以下两种方式传递给计算：

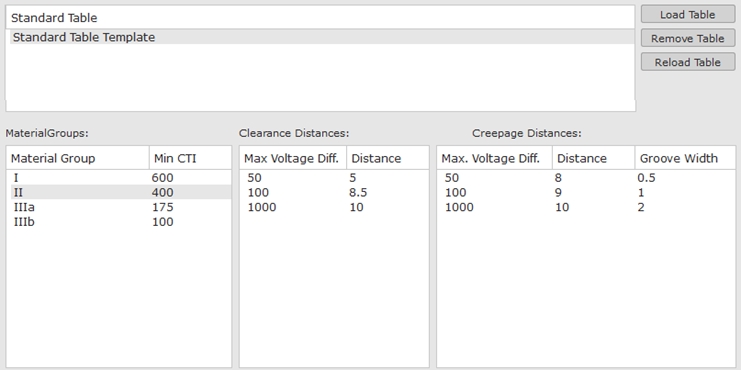

使用标准表
距离值通常由行业标准定义，并取决于电压差、使用的绝缘等级和污染程度。AutoCrear 帮助用户定义和应用此类标准表。
自定义参数
此外，还能在每个网对之间直接指定距离值。这允许用户检查行业标准之外的个别距离。
在处理完上述步骤后，可以立即对单个源网或所有源网执行自动的爬电距离和/或电气间隙分析。
全面分析的时间取决于零部件的大小，对于小型或中型零部件（< 10MB），可能只需要几秒钟，对于非常庞大的零部件（> 200 MB），可能需要几小时。
该计算考虑了爬电距离和间隙路径的所有相关方面:

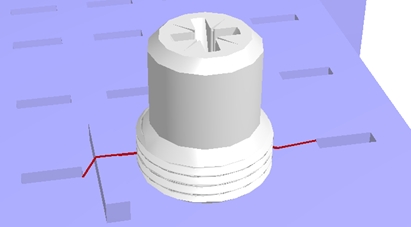

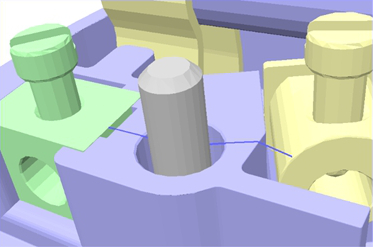

爬电距离和间隙电流可以通过无电势导体（例如螺丝）走捷径。在 AutoCrear 中会自动考虑这方面。
根据行业规定，允许爬电跳跃一定距离。如果槽宽参数足够，这允许爬电路径通过沟槽。

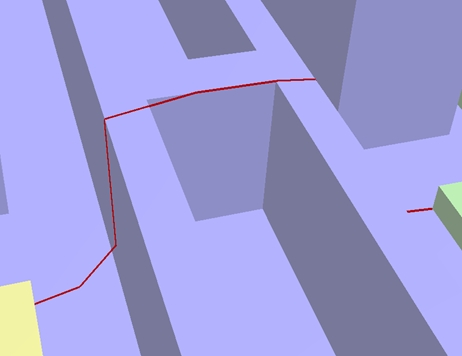

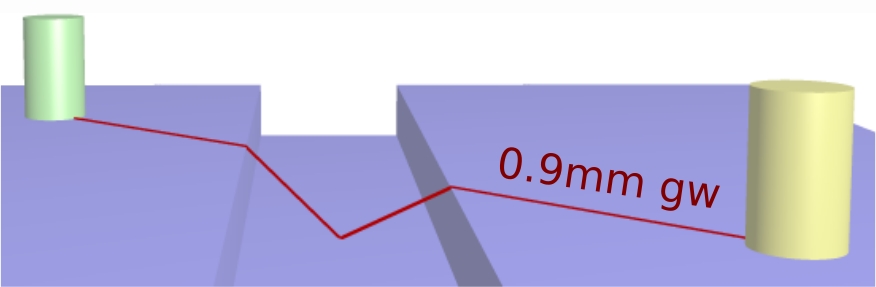

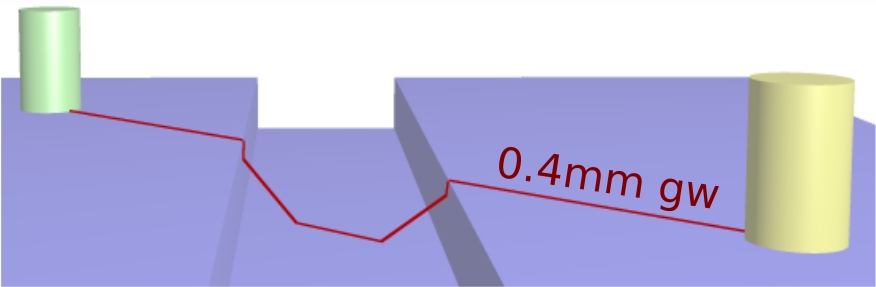

Example: creepage over a 1.0mm groove with different groove width parameters
The groove width parameter is not only applied to jump over a groove, but also to foreshorten a path at each possible occasion (e.g. non-convex edges). This aspect makes an exact creepage computation highly complex and is fully considered in AutoCrear.
分析后，可以浏览和可视化低于指定距离的电网对之间的所有路径。

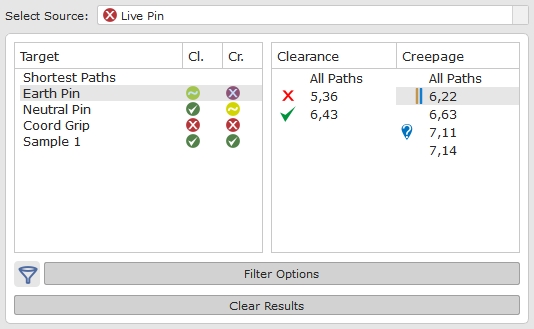

图标提供每个源/目标网络对之间违规类型的即时视觉反馈：
重大违规
轻微违规
绿色：无违例
以为每个路径手动设置标记，以便明确地确认违规（代表违规）
,
否决违规（代表合规）
或设置问号（代表未知）
.

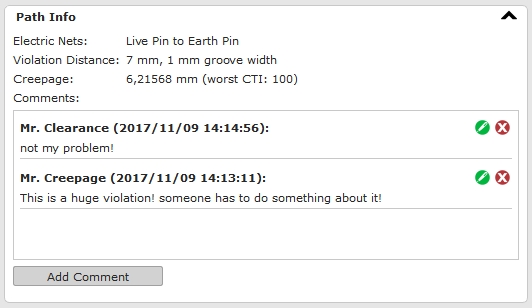

可以将注释添加到自动配备日期和用户名的路径中。这允许与其他团队成员就个人路径进行交流。

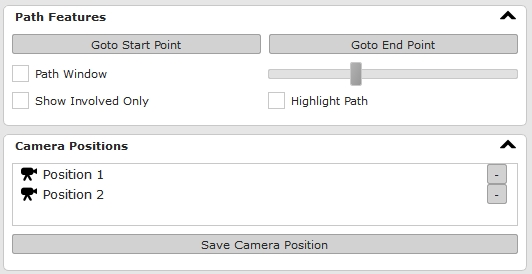

在许多情况下，路径位于零部件内部深处，由多个组件复盖。AutoCrear 提供大量功能，以便快速识别此类路径。这包括将相机位置移动到路径的起始/结束点，在路径周围设置亮显标记，自动隐藏未涉及路径的组件或激活“路径窗口”。
可以为每个路径永久存储相机位置，以便重复浏览结果。此外，已存储的相机位置可用于文档功能中的自动截屏生成。

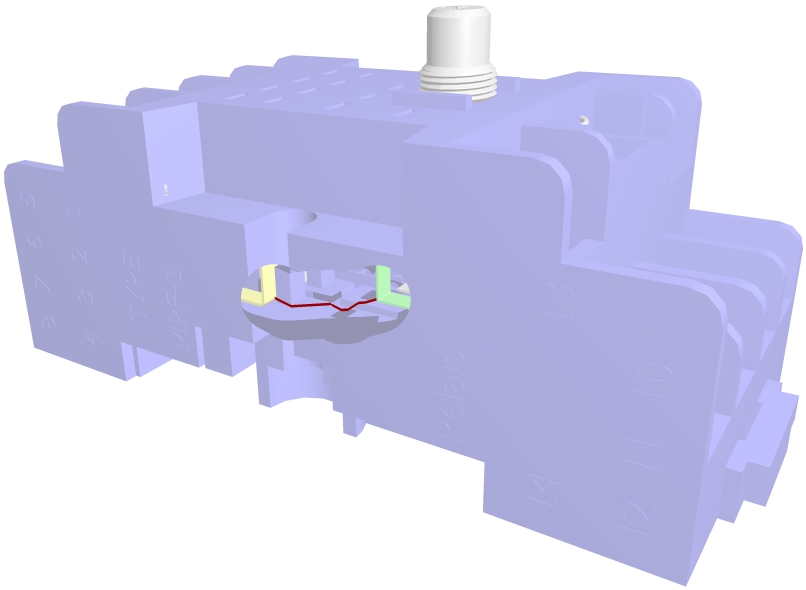

“路径窗口”如上所示。已从组件中自动切出显示的路径周围的某个部分，由此来看穿遮挡的组件。

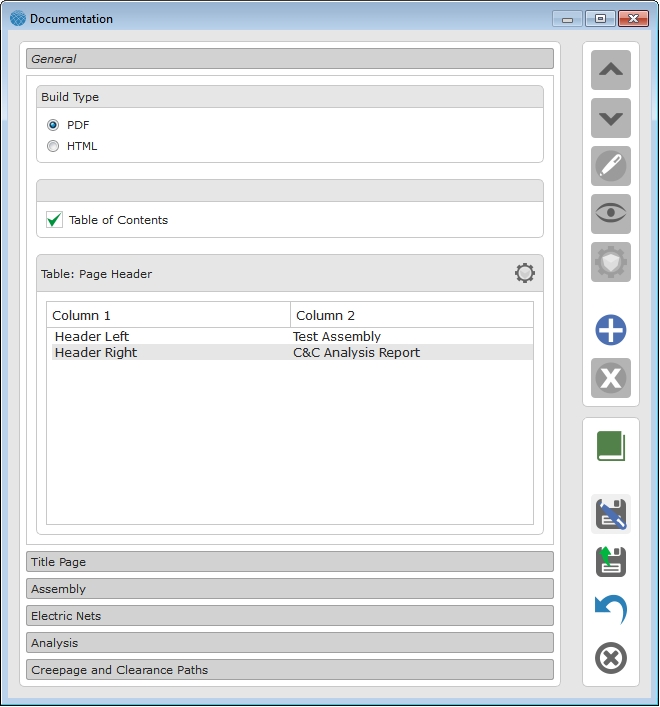

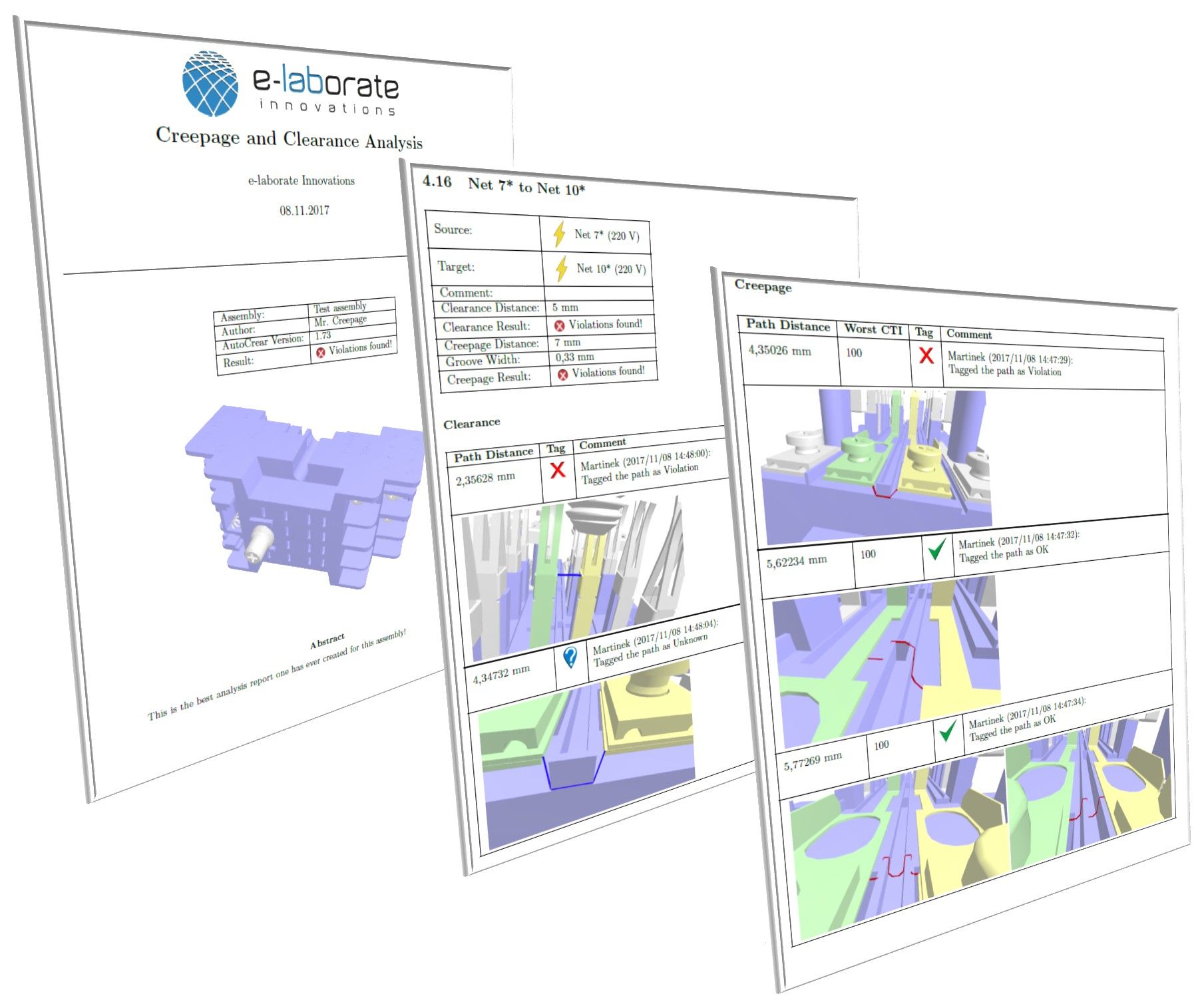

您可以根据结果自动创建可自定义的分析报告，提供 PDF 和 HTML 两种格式的文档。除自定义项外，还能自动包含以下内容：
- 标题页：包含公司徽标和一些关于零部件和分析的常规信息 零部件的所有组件列表：包含屏幕截图和指定的元数据
- 所有已定义电网列表：具有屏幕截图和分配的属性
- 所有已定义电网列表：具有屏幕截图和分配的属性
- 分析摘要：列出了每个网络对的分析参数以及最严重的违规行为
- 每个网络对之间所有路径的详细列表，包含屏幕截图（基于预定义的相机位置）以及每个路径的指定用户注释和标记
在工作流程的任何阶段，都可以保存 AutoCrear 会话文件（.acs)。此文件包含在任何时候恢复和继续会话所需的所有信息：
- 零部件的预加工几何形状
- 指定的元数据
- 电网
- 分析参数
- 结果

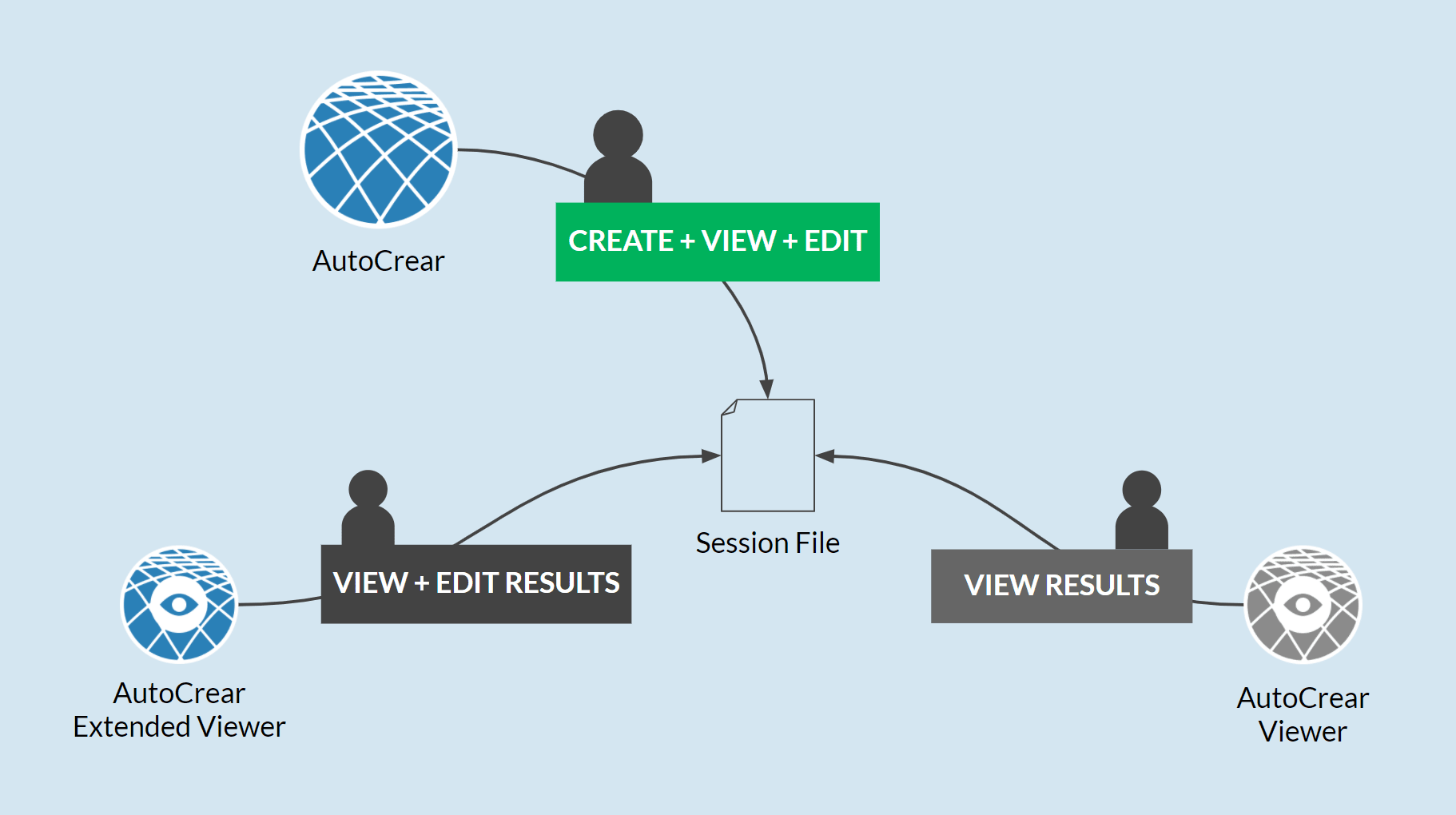

最后，可以将会话文件视为这项分析的数字 3D 文档，并能由任何其他团队成员使用免费的 AutoCrear Viewer 加载和查看。由于在会话文件中存储了几何图形，因此不需要原始的 CAD 数据。性价比很高的 AutoCrear Extended Viewer 还允许用户编辑结果。
如果零部件被更改并重新加载到新的 AutoCrear 会话中，则能自动恢复以前会话中的所有用户输入，并且不得再次编辑。

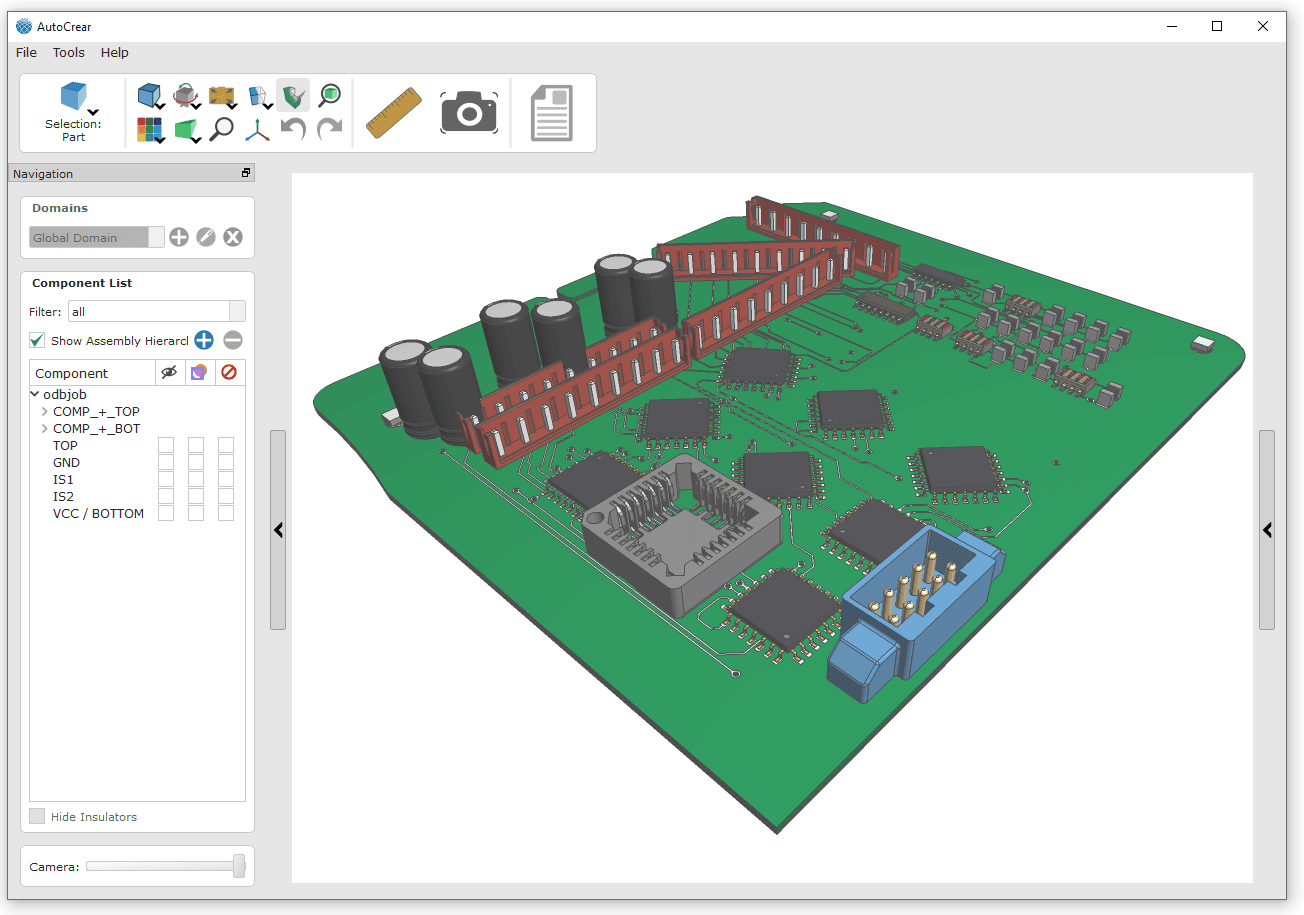

以 ODB++ 格式直接导入 PCB 是对电子和机械部件进行组合分析的有效方法。
ODB++格式的 PCB
所有 PCB 层的 2D 数据
无损交换格式，可从常见的 ECAD 系统中导出
AutoCrear 中的 PCB
自动生成 3D 模型
所有材料属性、电网和网组都是从 ECAD 数据导入的
优点
省时
电气组件工程师花费大量的时间来手动测量和记录其 CAD 设计上的爬电距离和间隙路径。取决于复杂性，这可能需要几天/几周的时间。借助 AutoCrear，上述流程将大幅度缩短到几分钟/小时即可搞定。
安全
手动测量不仅耗费大量时间，而且非常不准确，并有可能遗漏违反爬电和间隙距离的行为，导致发布不安全的产品，甚至可能被召回。AutoCrear 凭借对爬电距离和间隙路径的精确计算，避免了这种糟糕的情况。
优质
通常，紧密度是电气组件的一个重要质量特征。然而，将电网更紧密地构建在一起，会增加在爬电距离和电气间隙方面违规的风险。因此，工程师往往会在电网之间增加太多的安全距离。AutoCrear 帮助工程师在不违反行业法规的情况下，尽可能紧密地设计组件。
经济实惠
在任何情况下，AutoCrear 都能为工程师节省在手动爬电/间隙测量和文档记录上花费的成本。每个组件可节省大约 2,000-10,000 欧元。如果手动测量遗漏了违规行为，会导致不必要的生产循环，甚至产品被召回。在这种情况下损失的成本可能会高达数百万。AutoCrear 为这种糟糕的情况提供了保险。
PRODUCTS
| 特征 | AutoCrear | AutoCrear Ext. Viewer | AutoCrear Viewer |
|---|---|---|---|
| 导入 MCAD 数据 | |
- | - |
| 导入 ECAD 数据 | |
- | - |
| 加载会话文件 | |
|
|
| 保存会话文件 | |
|
- |
| 3D 查看器 | |
|
|
| 分配元数据 | |
- | - |
| 定义电网 | |
- | - |
| 执行爬电距离和电气间隙计算 | |
- | - |
| 显示爬电和电气间隙路径 | |
|
|
| 标记、评论、删除路径 | |
|
- |
| 自动文档功能 | |
|
- |
将 AUTOCREAR 集成到您的系统中
AutoCrear 可以作为支持常规 CAD 格式的独立工具进行购买，也能作为针对 PTC Creo 的插件解决方案进行购买。除了软件包以外，我们还提供将 AutoCrear 集成到您生产流程的单独方案，并附带培训。此外，电气间隙和爬电距离分析作为一项服务，为您提供引入我们解决方案的首要介绍。
